# Rig do Avatar

Noções básicas sobre o rig do avatar.

Um rig é um esqueleto virtual que permite que um model se mova. Consiste numa hierarquia de bones individuais, muito semelhante a um esqueleto da vida real, e funciona numa relação pai/filho. Este documento abordará alguns conceitos básicos de rigging, como a posição dos bones, a orientação dos bones, bones deforming e non-deforming, a diferença entre IK e FK e os seus propósitos. A estrutura do rig de um avatar, atributos personalizados e a configuração para animar podem ser encontrados em [características do rig](/creator/content-creator-pt/wearables-e-emotes/emotes/rig-features.md).

{% hint style="info" %}
**💡 Dica**: Instale o [plugin Decentraland Tools Blender](https://extensions.blender.org/add-ons/decentraland-tools/). Inclui várias funções úteis para o ajudar a editar e exportar modelos 3D, wearables e Emotes.
{% endhint %}

## **Noções básicas**

#### Posição dos bones ou pontos de pivot

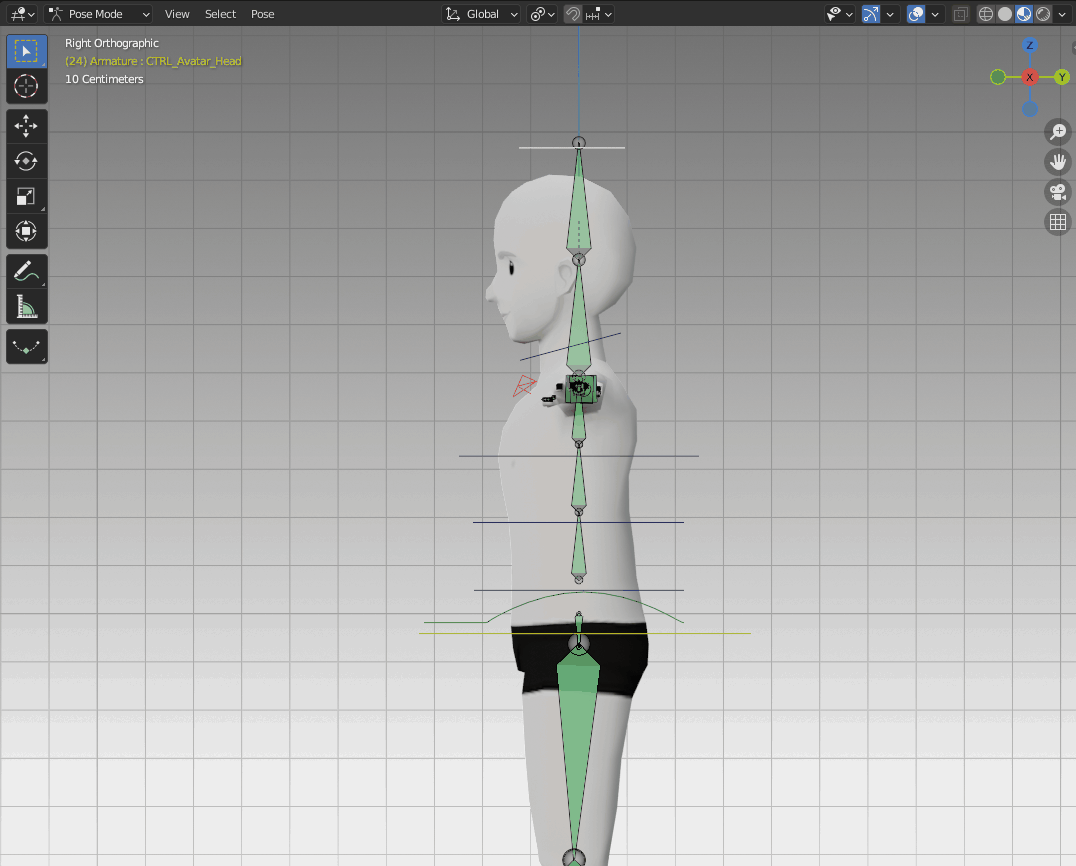

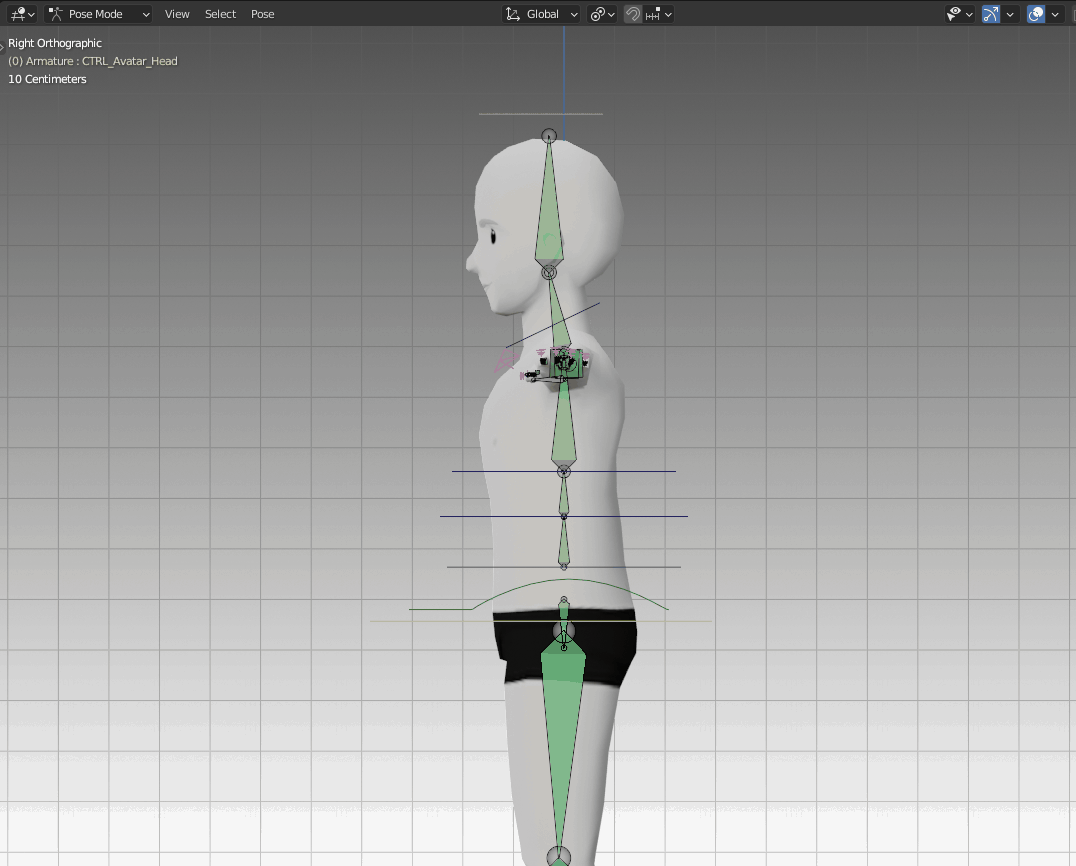

Embora um rig não seja uma réplica exata do esqueleto humano, é boa prática seguir a posição dos bones da vida real ao colocar os digitais. Isto é feito para garantir uma deformação credível e fluida. A posição dos bones é importante porque define o ponto de pivot (de onde o movimento começará). Um bone mal colocado causará uma má deformação da mesh. As imagens abaixo mostram a diferença na posição dos bones.

![head\_pivot\_rig\_1.0.gif](https://raw.githubusercontent.com/decentraland/documentation-creators/main/images/emotes/head_pivot_rig_1.0.gif)

![head\_pivot\_rig\_2.0.gif](https://raw.githubusercontent.com/decentraland/documentation-creators/main/images/emotes/head_pivot_rig_2.0.gif)

#### Orientação do Bone

A orientação dos bones definirá em que direção irão rodar, como X positivo, Z negativo, etc. Podem ser configurados de muitas formas diferentes, desde que haja consistência em todo o rig. Por exemplo, se o eixo X for escolhido para o movimento de flexão para a frente da coluna, faz sentido que a mesma configuração seja usada nas pernas. A orientação também é importante porque afeta o comportamento de mirror. Isto significa que, normalmente, a orientação do lado direito é a versão espelhada da do lado esquerdo e vice-versa.

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-0ca8cf13d59ffd63b35554c9926c95b15a858756%2FboneAxis.gif?alt=media\&token=574f8999-a571-4bff-ad7f-ae8ecc5dcede)

*Ligue os eixos para mostrar a orientação dos bones.*

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-d88dffc01ac9a2cef8e92560d1d474b5ea5b678e%2Fboneorientation.gif?alt=media\&token=e32aa456-ddf2-4e25-aba8-ddcce1e7dea3)

*Os eixos são as direções em que o bone irá rodar.*

#### Bones deforming e non-deforming

Os bones deforming são os que deformarão a mesh, sendo responsáveis pela forma como o model se move. Esse é o esqueleto base e **não deve ser editada de forma alguma**. Alterá-la de qualquer forma pode quebrar o rig e a animação não funcionará quando exportada. Por esta razão, este base rig foi movido para a sua própria layer (a última na parte inferior). Estes bones são a armature que é exportada com a mesh.

Os bones non-deforming são os que não deformarão a mesh, mas continuam a ser necessários num rig robusto e são usados para a configuração de [IKs, FKs](#what’s-FK-and-IK-in-a-rig) e outras propriedades personalizadas. Exemplos de bones non-deforming são controls, bones IK e FK, bones de configuração dos pés. Estes não devem ser exportados, sendo usados apenas para fins de animação.

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-617f8ee76a78ef3cdf9ddb35a1643e6c2d3ec4a9%2FDeformationBones.png?alt=media\&token=a513e3c9-baed-414d-bdee-8e5584cfc176)

*Bones deforming.*

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-dd1eef74806715dfab5aa4ed780e20037c643cb4%2FNonDeformationBones.png?alt=media\&token=a4dc0c97-aa2a-4e7d-893f-58407603718b)

*Bones non-deforming.*

{% hint style="warning" %}
⚠️ **Atenção!** **Não edite o esqueleto base de forma alguma!**
{% endhint %}

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-efdebcd044a259066f57ea9b43add79cff6cd69c%2FBaseSkeleton.png?alt=media\&token=b17fd1ad-a941-471a-bd50-122ffdd7de0f)

*O esqueleto base.*

#### Controles

Como boa prática, um rig não deve ser animado manipulando os bones deforming, porque isso pode fazer com que o rig quebre. Em vez disso, **as animações devem ser feitas manipulando os controls.**

Os controls são basicamente bones non-deforming, o que significa que não afetarão a mesh, tornando-os totalmente seguros para serem manipulados e animados. A sua função é controlar o esqueleto base através de constraints e drivers, sem o tocar diretamente. Normalmente têm formas e cores diferentes como indicação visual das suas funções e propósitos, tornando mais fácil para o animator distinguir os bones. Alguns deles também terão mais do que apenas transforms de location, rotation e scale, porque é possível adicionar-lhes propriedades personalizadas, como um switch IK/FK.

Também é importante notar que não é possível usar a configuração de controls num software diferente daquele em que foi originalmente feita. Cada software tem a sua própria lógica e não é possível exportar constraints.

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-5a35cfafed8502560e922a62958e0791b8f196d5%2FRigControls.png?alt=media\&token=fb5cd3e4-2268-4aae-b8de-7a6346b02ec5) \_Controls e as suas diferentes formas e cores.\_

{% hint style="warning" %}
⚠️ **Aviso**: O rig tem de ser animado no mesmo software em que foi criado. Não é possível usar uma configuração do Blender no Maya, por exemplo, e vice-versa.
{% endhint %}

#### O que é FK e IK num rig?

Um rig pode usar duas configurações diferentes que influenciam a forma como se move: FK e IK.

#### FK - Forward Kinematics

Em forward kinematics, ou FK, o pai na hierarquia move todos os bones filhos abaixo dele. Tomemos o braço como exemplo: quando o ombro roda, o resto do braço também roda; quando o braço roda, o antebraço seguirá o seu comportamento. Ao animar em FK, cada bone tem de ser rodado individualmente. Esta configuração dá muito controlo sobre o movimento e é excelente para movimentos em arco, que são essenciais para uma animação fluida.

*Direção do movimento na hierarquia.*

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-e80fd8aee4e2111128bd3a0532630b69e9ce7afe%2FFK_GIF.gif?alt=media\&token=4b2b8658-ba7f-4a55-b34a-784e370e592f)

*Em FK, cada bone tem de ser rodado individualmente.*

#### IK - Inverse Kinematics

Em inverse kinematics, ou IK, o filho na hierarquia pode influenciar o movimento dos seus pais. Neste caso, usando novamente o braço como exemplo, quando a mão é movida, o resto do braço seguirá o movimento. Isso também significa que, não importa como o ombro se mova, a mão manterá a sua posição. Nesta configuração, um pole vector/pole target controlará em que direção os bones se dobrarão. As pernas geralmente usam IK, o que é essencial para que os pés permaneçam presos ao nível do chão durante a animação.

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-b740a0f922dfa3bca875d87f15c9809274b124e5%2FIK.png?alt=media\&token=c32e03ab-21b9-42a7-a2c7-1793fbd8aff8)

*Direção do movimento na hierarquia.*

![](https://2402076176-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FoPnXBby9S6MrsW83Y9qZ%2Fuploads%2Fgit-blob-c98257d54f76eecf00cd6d398d4634d0e9dc1251%2FIK_last.gif?alt=media\&token=66a9072c-f8e1-4053-ac8f-76fcf79df9f4)

*Em IK, a mão moverá todo o braço e também manterá a sua posição. O pole target determina a direção em que o cotovelo se dobra.*


---
